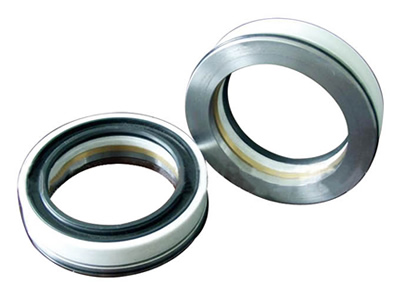

磁力密封
來源:未知??日期:2018-11-20
磁力密封結構圖
磁力密封利用磁性材料的磁場作用，使補償環組件與非補償環組件相互吸引，實現補償環與非補償環摩擦面緊密貼合。
結構與工作特點

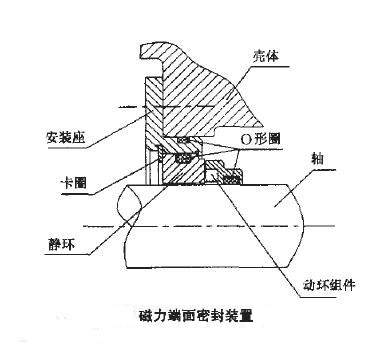

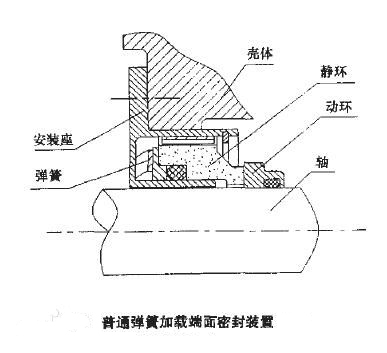

磁力端面密封裝置的結構如圖1所示。為便于比較，圖2示出了普通彈簧加載的端面密封裝置。
與普通彈簧加載端面密封裝置一樣，磁力端面密封的主要結構也是由動環、靜環和二次密封環等組成，動環與靜環相互接觸組成摩擦副，承受高速摩擦，實現了轉子結構與靜子結構之間的密封。動環和靜環中的1個要能軸向移動，自動補償密封面磨損，并保證工作中具有良好的隨動性。
與普通彈簧加載端面密封裝置不同，磁力端面密封裝置取消了彈簧元件，動環與靜環的緊密貼合是靠自身的磁性吸引力達到的。靜環是永磁材料，動環是由碳石墨環鑲?cè)塑洿挪牧檄h(huán)中構成的。靜環(磁材料)與動環(軟磁材料)之間依靠磁性吸引力保證石墨環與動環緊密貼合，防止工作流體泄漏。動環與軸之間實現相對移動的密封，并可軸向和角向浮動，自動補償密封面的磨損。
普通彈簧加載端面密封需專門的傳動件，使動環與軸同步旋轉。磁力端面密封可以取消專門的傳動件，依靠二次密封環的摩擦力起到傳動作用。
與普通彈性加載端面密封相比，磁力端面密封的主要優點是結構元件少，緊湊，安裝方便。以磁力代替彈性元件的彈性力，克服了由制造、安裝誤差以及工作過程中軸向位移帶來的影響而使接觸負荷變化大的問題。密封界面接觸負荷。可以設計得較小(僅為普通彈簧加載端面密封的25%一50%)，且分布均勻。因此，磁力端面密封裝置工作能力(溫度、壓差)較高，工作可靠，磨損低，壽命長。
